一、建設背景

智慧水務是通過數采儀、無線網絡、水質水壓表等在線監測設備實時感知城市供排水系統的運行狀態，并采用可視化的方式有機整合水務管理部門與供排水設施，形成“城市水務物聯網”，并可將海量水務信息進行及時分析與處理，并做出相應的處理結果輔助決策建議，以更加精細和動態的方式管理水務系統的整個生產、管理和服務流程，從而達到“智慧”的狀態。保證供水工作的科學性提供數據分析，及時發現管網故障，提高維護效率、降低損失，保障輸水、供水質量，達到科學預警，減少成本，提高效率的目的。

二、建設需求

1. 管網運行狀況及安全監測: 采用末端傳感器設備采集管網關鍵節點的關鍵數據，并在PC端或大屏顯示，用以監測管網系統的運行狀況，避免因爆管、泄露等問題影響整體管網系統的安全運行；

2. 降低投訴率：在以往的生產運行過程中有部分小區因供水不足偶有投訴，需在管網系統末端采集壓力數據確保用戶供水充足，以降低投訴率；

3. 改造升級成本控制：在滿足以上需求的同時，盡量考慮成本問題，避免安裝無效設備、無效軟件，使用性價比較高的設備已達到最好的使用、監測效果。

三、建設方案

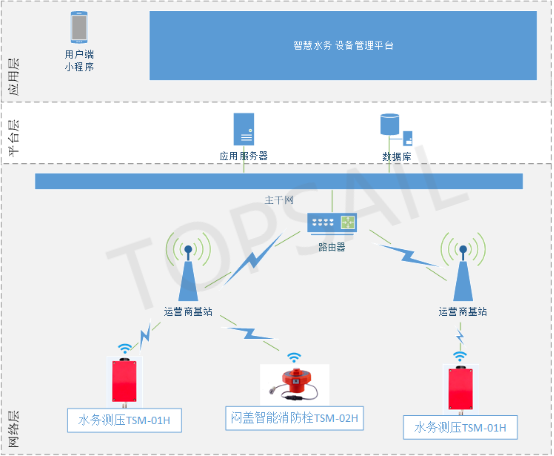

3.1 系統結構

根據需求、項目預算和成本考慮，可在供水管網中的關鍵節點安裝測量精度足夠的壓力監測設備，并以NB-IoT無線傳輸方式將壓力數據定時傳送至系統服務器，并在智慧水務設備管理平臺展示各節點的實時壓力數據，即可達成使用方需求。同時，考慮到整個供水管網中，需監測水壓的關鍵節點為臨街的管道井、消防栓，設備運行環境較為復雜，故推薦TSM-01H、TSM-02H兩種遠程壓力監測智慧水務消防栓，即保證了數據采集的實時性、準確性，又能避免因環境因素導致的設備損壞。

3.2 硬件設備

TSM-01H、TSM-02H兩種遠程壓力監測設備分別為管道井、消防栓兩類監測點提供管道壓力數據采集和傳輸服務，均適應臨街管道井、消防栓的復雜使用環境，有較高的防護等級和較長的使用壽命。

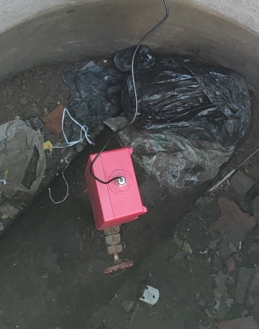

（1） TSM-01H

TSM-01H無線智能消防栓監測終端（無線智能消防栓）是一款采用鋰亞電池供電、超低功耗設計的智能監測設備。該產品使用加速度傳感器和壓力傳感器及內置無線傳輸模塊，具有無線NB-IoT傳輸方式，無線智能消防栓具有水壓監測、漏水報警、高低壓報警、波動報警、傾斜碰撞報警等功能，終端監測的數據通過無線網絡及時發送給監控中心，監控中心對數據進行存儲、分析、查詢、報警處理等功能，并及時安排巡查人員進行現場取證、制止、恢復，幫助用戶實現對消防栓及時高效的監管，確保消火栓在關鍵時候“有水可用、水壓足夠”。該設備即可作為消防栓附件監測消防栓，也可監測普通水務管道。

功能特點：支持本地藍牙或遠程設置設備參數以及固件升級；采集速度快、精度高；超低功耗、數據存儲及補發、聯網時自動校準時間等功能；壓力上限、下限、動態變化閾值可設置，告警信息立即上報；碰撞、傾斜告警信息及時發送。

（2）TSM-02H

TSM-02H 智能悶蓋消防栓監測終端（室外智慧悶蓋消火栓）是一款實時監測消防水管的壓力、消防栓內水流狀況、及消防栓傾斜狀況的智能監測設備，配置高性能加速傳感器和壓力傳感器，利用壓差原理來判斷消防栓腔體內水流情況，真正做到對消防栓偷水、漏水或故障的實時監測。系統可針對消防栓進行遠程監控，一旦消防栓被破壞或有人非法取水，即時上報報警信息，通過GPS準確定位事發地點，使巡檢人員能快速、高效的進行處理，即節約了人力成本，也減少了盜用消防水、破壞消防栓等現象發生；同時具備消防栓開水、開蓋、撞倒、傾斜監測報警功能，消防栓的狀態信息通過無線網絡發送給監控中心，監控中心對數據進行存儲、分析、查詢、報警處理等功能，并及時安排巡查人員進行現場取證、制止、恢復，幫助用戶實現對消防栓及時高效的監管，解決市政消防栓維護不及時、不到位等隱患。不用開挖路面，在現有消防栓基礎上稍作改動就可以升級成智慧消防栓。

功能特點：支持本地藍牙或遠程設置設備參數以及固件升級；采集速度快、精度高；出水、進水警告；超低功耗、數據存儲及補發、聯網時自動校準時間等功能；壓力上限、下限、動態變化閾值可設置，告警信息立即上報；碰撞傾斜告警信息及時發送，內置GPS衛星定位模塊；太陽能供電+鋰電池供電，超長時間續航。

4.軟件平臺

2022智慧水務解決方案提供水壓監測、數據可視化、設備管理等基礎使用功能即可滿足使用方本次升級改造的需求。同時，此次提供的軟件平臺有更豐富的功能，并支持模塊擴展和定制開發，以滿足該項目之后使用方的進一步改造、升級需求。

（1）數據總覽，提供數據統計分析圖表、設備地圖等總覽頁面，方便使用方查看整個管網系統的運行情況。

（2）數據列表，詳細展示各采樣點的運行情況和數據。

（3）結合GIS地圖和分類篩選，方便管理者查看不同類型監測點的設備運行情況和實時數據。

（4）設備管理：設備管理，提供完整的設備查詢、編輯、維護功能；提供設備運行狀態、信號、電量的預警功能

（5）遠程配置：提供遠程配置功能，不用到現場即可進行數據采樣間隔、服務端口、固件更新等操作。
